説明
プラスチック複合材は、消費財から産業機械に至るまでさまざまな業界で広く使用されていますが、以下のような限界を抱えています：機械的強度が低いため、ガラス繊維などの高価な補強用充填材が必要になり、収縮率が高いことで寸法安定性に欠け、耐熱性が低いため高温環境での使用が制限されます。トーマリン粉末は、費用対効果に優れ、特異な補強特性を持つ鉱物充填材であり、これらの問題を解決します。このため、射出成型プロセスで使用されるプラスチック複合材にとって理想的な添加剤となっています。
トルマリン粉末のプラスチック複合材における補強メカニズムは、その粒子構造および界面結合によるものです。球状の充填材が機械的サポートをほとんど提供しないのとは異なり、トルマリン粒子は不規則で角ばった形状をしており、ポリマーマトリクス（例えば、ポリエチレン、ポリプロピレン、またはABS）との機械的なかみ合いを形成します。このかみ合いにより、複合材の引張強度および曲げ弾性率が、充填材とポリマーのネットワークに応力が分散されることで向上します。試験結果によると、ポリプロピレン（PP）複合材に15〜20％のトルマリン粉末を添加することで、引張強度が25〜35％（30 MPaから37〜40 MPa）向上し、曲げ弾性率は40〜50％（1500 MPaから2100〜2250 MPa）向上します。これはガラス繊維強化PPと同等の性能ですが、コストは30％低減されます。さらに、粉末の高アスペクト比（長さと幅の比が3:1から5:1）により、衝撃耐性が向上し、非充填プラスチックの脆性が軽減されます。例えば、18％のトルマリン粉末を含むABS複合材は、ノッチ付きアイゾッド衝撃値が25 kJ/m²であり、非充填ABSの18 kJ/m²と比較して高く、電動工具のハウジングなどの耐久性のある民生品に適しています。
トルマリン粉末がプラスチック複合材に提供する耐熱性は重要な改良点です。充填されていないポリプロピレン（PP）などのプラスチックは、通常、熱変形温度（HDT）が100〜110°Cと限られており、自動車のアンダーフード部品や電気エンクロージャーなどの用途での使用が制限されます。しかし、トルマリンの高い熱安定性（融点1500°C以上）により、複合材のHDTが向上します。例えば、20％のトルマリン粉末を含むPP複合材ではHDTが135〜145°Cに、15％の粉末を含むABS複合材では120〜130°Cに達します。このように、熱性能が拡大することで、プラスチック複合材は中程度の温度条件下で、より高価な材料であるナイロンやポリエステルに代わることが可能になります。また、トルマリン粉末は複合材の熱伝導率も低下させるため、電気部品の絶縁用途にも適しています。トルマリン強化PPの熱伝導率は0.25W/m・Kであり、未充填PPに比べて15％低く、熱移動が抑制され、エネルギー効率が向上します。
電気石粉末を射出成形に用いる際の主要な効果の一つは収縮率の低減です。プラスチック複合材は冷却時に収縮しやすく、寸法のずれ（例えば反りや割れ）が生じて部品が使用不能になることがあります。電気石は熱膨張係数（CTE：5〜8 × 10⁻⁶/°C）が非常に低く、これはほとんどのポリマー（PP：150 × 10⁻⁶/°C、ABS：90 × 10⁻⁶/°C）と比較して著しく小さい値です。そのため、この粉末を添加することで複合材全体のCTEを低減できます。例えば、20%の電気石粉末を含むPP複合材の収縮率は1.2〜1.5%であるのに対し、充填材なしのPPでは2.5〜3.0%です。この寸法安定性は、ギアホイールや電気コネクター、自動車内装部品などの高精度射出成形品において極めて重要であり、0.5%の収縮でも組立時に問題が生じる可能性があります。
プラスチックの射出成形においてトルマリン粉末を使用すると、プロセス効率が向上します。この粉末は吸湿性が低く（25°C、50% RHで0.1%未満）ため、タルクや炭酸カルシウムなどの他の充填材が必要とする事前乾燥の工程が不要になります。また、潤滑性に優れているため射出金型内での溶融流動性が改善され、サイクルタイムを10〜15%短縮できます。例えば、18%のトルマリン粉末を含んだPP製ギアホイールの成形サイクルは45秒であるのに対し、充填材なしのPPは55秒かかります。さらに、トルマリンの硬度（モース硬度7〜7.5）はガラス繊維（モース硬度6.5〜7）よりも低いため、射出成形機や金型の摩耗が少なくなります。これにより、メンテナンスコストを削減でき、ガラス繊維強化複合材と比較して機器の寿命を20〜30%延ばすことができます。
異なるプラスチックタイプや添加剤との親和性により、トルマリン粉末は多用途に使用できます。熱可塑性プラスチック（PP、PE、ABS、PVC）および熱硬化性プラスチック（エポキシ、ポリエステル）のほか、一般的なプラスチック添加剤である抗酸化剤、紫外線安定剤、着色剤などにも使用可能です。トルマリンは、難燃剤と反応する他の充填材とは異なり、化学的に不活性であるため、電気用途の難燃性複合材にも使用できます。例えば、難燃添加剤を含むトルマリン強化PPはUL 94 V-0規格を満たしており、電気機器のハウジングに適しています。

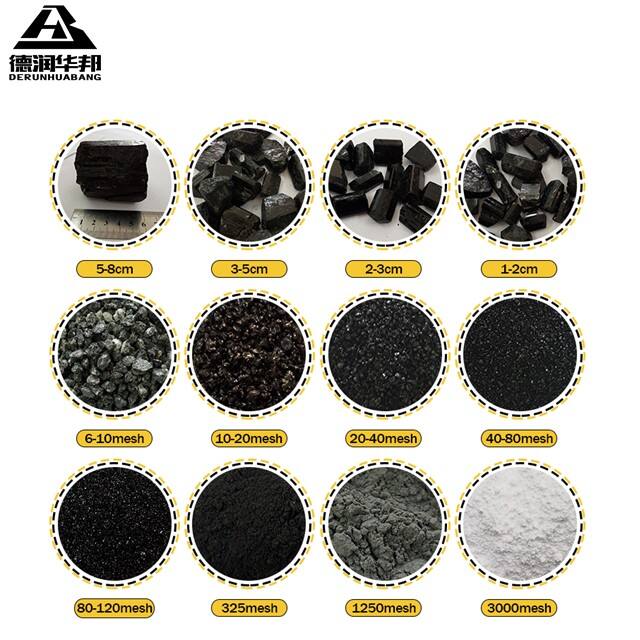

カスタマイズオプションにより、多様な射出成形のニーズに対応できます。サプライヤーは、粒子径が管理されたトルマリン粉末を提供しており、薄肉部品（例：電子コネクタ）の表面欠陥を防ぐために微粒子グレード（5-10 μm）が、厚肉部品（例：機械ハウジング）の強度を最大限に発揮するためにより粗い粒子グレード（20-30 μm）が用いられます。表面処理済みグレードはチタン酸エステルやシランカップリング剤でコーティングされており、PEなどの疎水性ポリマーへの付着性を高め、フィラーの凝集を防ぎ均一な分散を確保します。高純度グレード（トルマリン含有率95％以上）は食品接触用プラスチック（FDA 21 CFR 177.1520に適合）に最適であり、コストパフォーマンスに優れたグレード（含有率80-90％）は食品非接触用途に適しています。
実際の適用事例によって、トルマリン粉末の価値が証明されています。中国の日用品メーカーがPP製洗剤ボトルの取っ手に使われるガラスファイバーの50%をトルマリン粉末に置き換えた結果、引張強度を維持したまま材料コストを25%削減し、金型の摩耗を30%低減しました。また、ドイツの自動車部品サプライヤーが室内ドアパネルにトルマリン強化ABSを採用したところ、収縮率を20%低下させ、これまでに部品の15%が却下されていた反りの問題を解消しました。このような事例は、トルマリン粉末が性能とコスト性向上に貢献することを示しており、世界のプラスチック製造企業にとって魅力的な選択肢となっています。
輸出向けの商社向けに、電気石粉末をプラスチック複合材のフィラーとして推奨する際は、技術的性能、コスト削減、加工上の利点を強調する必要があります。SGSやISOなどの第三者機関による試験報告書を提示し、機械的強度、耐熱性、収縮率を保証することで信頼が構築されます。既存の射出成型プロセスとの適合性（設備改造の不要性）を強調することで、導入障壁を低減できます。サンプルロット（10～20kg）を提供することで、顧客が自社の配合でフィラーを試験可能となり、一方で量産メーカー向けにはロット価格（1000kg以上発注の場合）を提示することで訴求できます。
国際販売においては、物流およびコンプライアンスのサポートが不可欠です。ターマリン粉末は、固まることを防ぐため、密閉式の湿気防止容器で梱包する必要があります。標準的な包装は内袋付き25kgプラスチック袋ですが、大口注文の場合は1トン入りジャumbo袋も利用可能です。英語版のTDSやSDSを提供することで、EUのREACH規則や米国FDAなど、輸入規制への準拠が可能となります。技術サポートとして、特定のポリマーに推奨される添加量や分散性の問題に対するトラブルシューティングアドバイスを提供することで、顧客満足度を高め、長期的なパートナーシップを築くことができます。
×
